比例混合技术

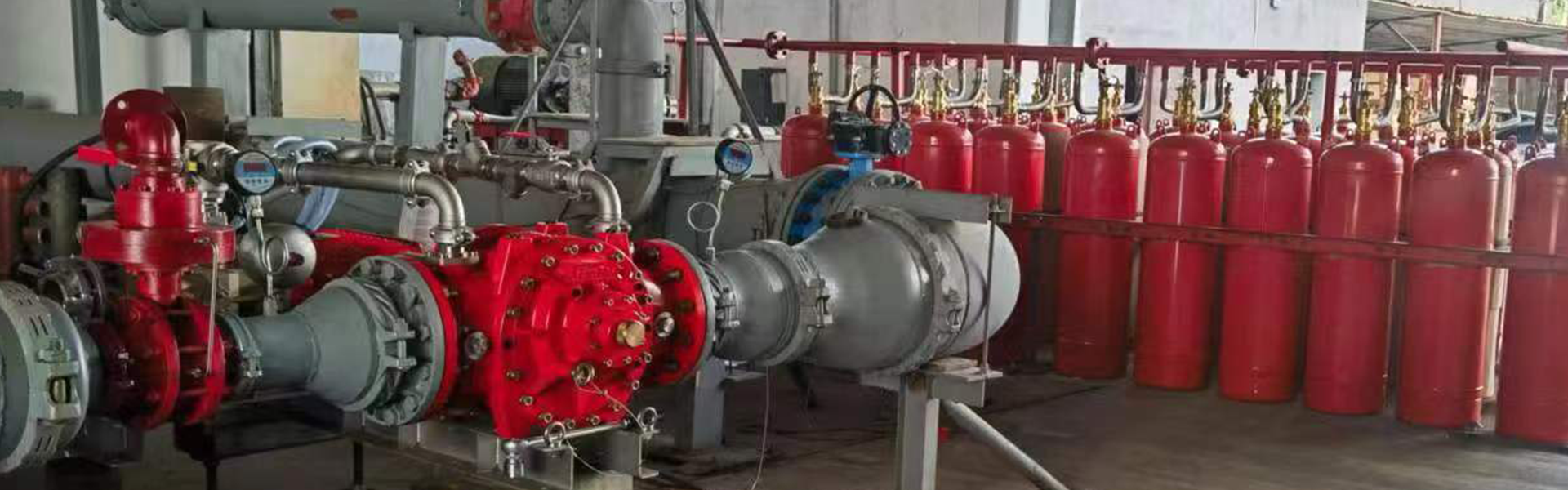

七氟丙烷泡沫比例混合装置是把七氟丙烷与泡沫混合液按照一定比例混合的装置,混合比为5%,混合状态下,七氟丙烷为液态。

来自七氟丙烷供给系统的高压(初始为4.2MPa)七氟丙烷经减压装置减压到比最高工作压力高0.1MPa的压力,然后进入比例混合器。

比例混合器内置特制的平衡阀,可以把七氟丙烷减压到混合液的入口压力,实现七氟丙烷的压力于水压平衡,且最大压差可达1.1MPa。

经过平衡的七氟丙烷及泡沫混合液分别进入各自的计量孔板,而计量孔板也是采用的宽流量比例混合技术,随着泡沫混合液流量的变化,混合液孔板会随之变化,同时通过联动机构使七氟丙烷的孔板随之变化,这样就能实现非常宽的流量范围,而且最小流量可小至3L/s。

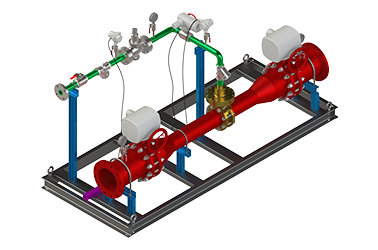

  • 七氟丙烷泡沫比例混合器采用VISION宽流量比例混合技术,使其最小流量能够满足3L/s。

  • 特有的平衡阀设计,使七氟丙烷泡沫的压力可以高于泡沫混合液压力1.1MPa,以满足0.6至1.6MPa的工作压力范围。
