重型沟槽式接头的最高工作压力为6.9MPa，最高工作压力是根据AWWA C606标准的办法测定，适用于6.4MPa压力等级的管道系统(详细的工作压力应参照每种接头的产品资料)，也广泛应用于管道敷设工况较差(支吊架的设置无法满足规范的要求)的场所，或者由较大振动的场所。

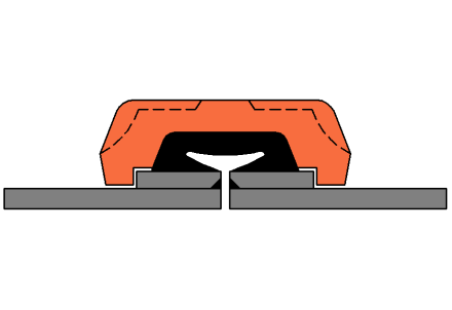

重型沟槽式接头相比于标准型接头，结构更加强健，接头外壳各受力部位的壁厚更大，且采用更大规格额螺栓螺母，除了能够承受更高的压力，也能承受更大的弯曲力矩，同时由于螺栓由更大的预紧力，使得螺栓具有更好的防松性能，对于应用于有较大振动的部位有非常好的效果，如旋转设备的接口。

特点
• 刚性或挠性接头
• 两片式或四片式结构
• 接头：球墨铸铁 QT450-12
• 管件：球墨铸铁或20#钢分片预制
• 弯头：1.0D或1.5D曲率半径，或大曲率半径
• 密封圈：EPDM或其他，

性能
• 规格：DN32-700
• 管道：SCH10,SCH40及以上等级碳钢管、不锈钢管
• 沟槽：参见。。。。
• 压力：6.9MPa max

• 保险：太平洋保险
