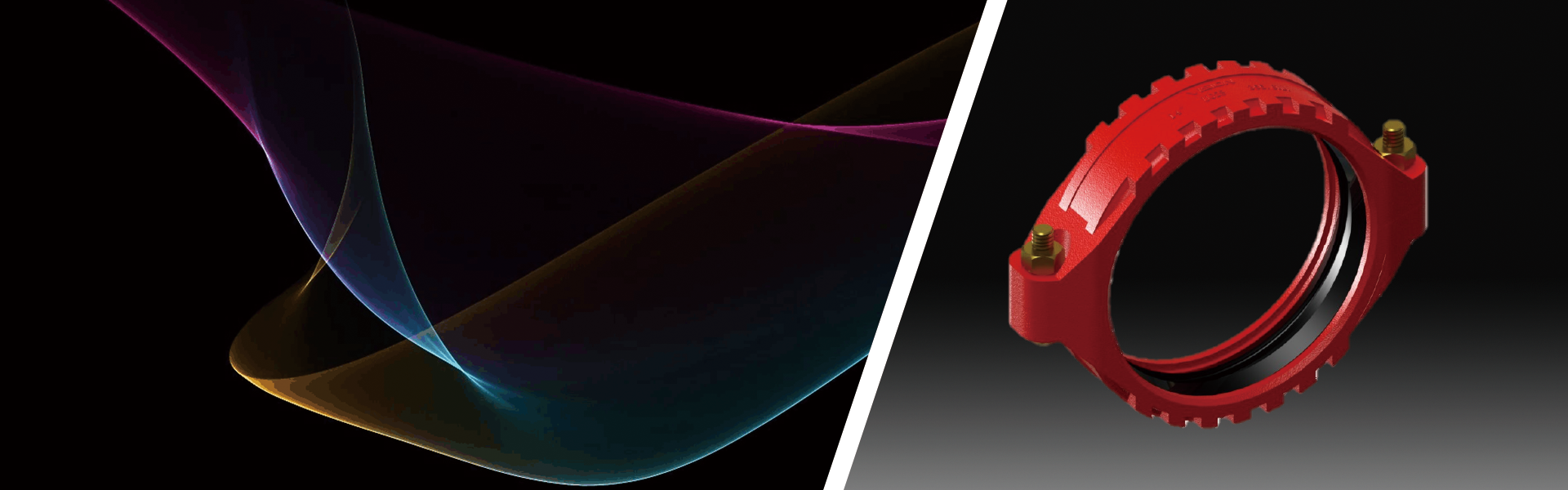

标准型超越沟槽配管系统适用于中等口径的管道系统，如循环冷却水管道、冷却水管道等，接头采用铸造的方式，两片式结构，安装方便，且常用规格(DN350-600)的沟槽相对统一，使现场的管道加工更加方便，而无需根据管道不同口径而更换滚槽机压轮。

通常情况下，循环水管道可以采用刚挠性组合的办法，经过计算确定管道系统可能发生的最大热胀冷缩及沉降，然后采用足够数量的挠性接头，其余的则可采用刚性接头，因为刚性接头要求的支吊架间距相对可以较大。

对于各种泵的进出口连接，则可采用挠性接头，通常进出口处2-3个挠性接头则可补偿泵组可能的沉降，同时足可有效缓解泵的振动，降低泵房的运行噪音。如果结合着工厂化管道预制，则可使泵房的安装更加方便快捷，提高施工质量，控制进度，并大幅降低综合成本。

特点
• 刚性或挠性接头
• 两片式结构
• 接头：球墨铸铁 QT450-12
• 管件：碳钢20#或根据要求
• 弯头：1.0D或1.5D曲率半径，或大曲率半径
• 密封圈：EPDM或其他，

性能
• 规格：DN350-900丨14-36’’
• 管道：SCH10,SCH40及以上等级碳钢管，不锈钢管
• 沟槽：参见。。。。
• 压力：2.5MPa max

• 保险：太平洋保险
