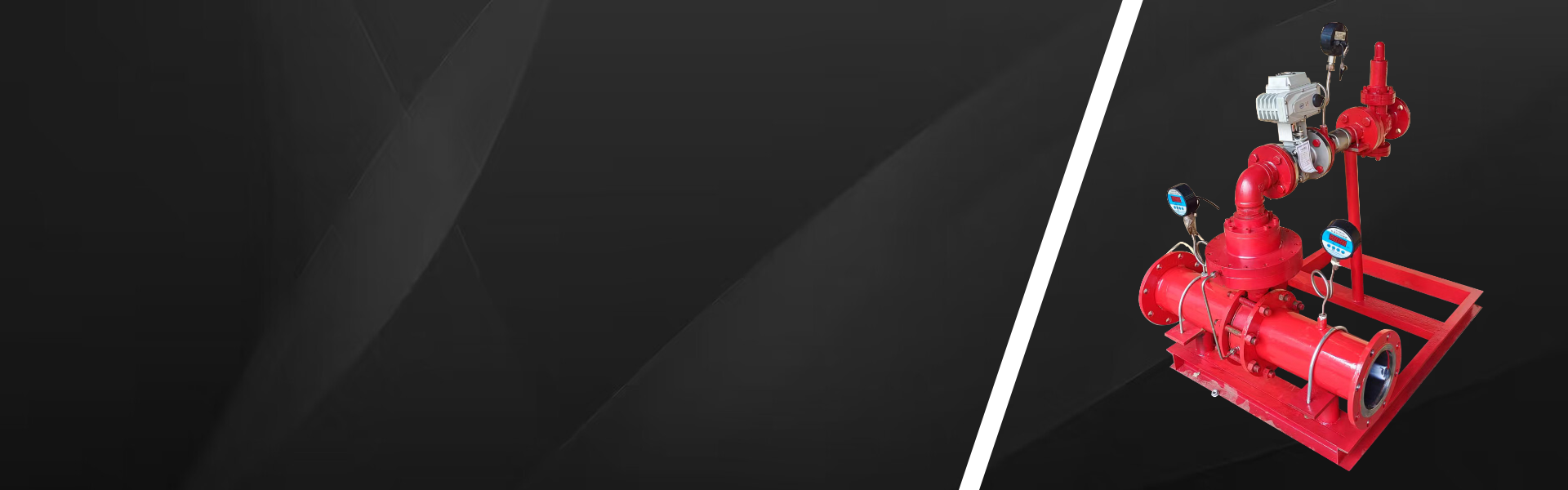

七氟丙烷泡沫比例混合装置由七氟丙烷比例混合器、手动球阀、七氟丙烷减压阀、止回阀、电动球阀及管路等组成，实现七氟丙烷与泡沫混合液的比例混合。

来自钢瓶组的七氟丙烷的压力较高，首先经过减压，减压后的压力高于系统最高工作压力0.1MPa，然后进入比例混合器的平衡阀，使七氟丙烷的压力与进入比例混合器的泡沫混合液压力一致，实现了七氟丙烷压力与泡沫混合液压力的平衡，然后七氟丙烷与泡沫混合液分别进入各自的孔板，由于孔板面积根据混合比(5%)已经匹配，所以在相同的压差下，七氟丙烷与泡沫混合液实现准确的比例混合。

比例混合器器采用宽流量的技术，泡沫混合液孔板面积随混合液流量的变化而变化，同时联动七氟丙烷孔板，从而实现宽流量。
